发布时间：2025-07-20
一、设备基本信息
仪器档案卡
仪器名称
水平广角X射线衍射仪
仪器型号
外购+自研搭建
制造商
INCOATEC（光源）；Pilatus300K（探测器）
电压
110-380V
功率
36kW
整机尺寸
2000×1000×1200mm
整机重量
20kg
仪器参数表
可检测项目
结晶度、取向参数、晶粒尺寸等
温度范围
10-30℃
相对湿度范围
10%-90%
最高电压
≤50kV
最高电流
≤800uA
探测器
Pilatus300 k
(尺寸：158×193×262mm，时间分辨：50ms)
beamstop
直径：10mm
探测器距离
20mm-200 mm
（20mm：2θmax=64.5°；200mm：2θmax=11.8°）

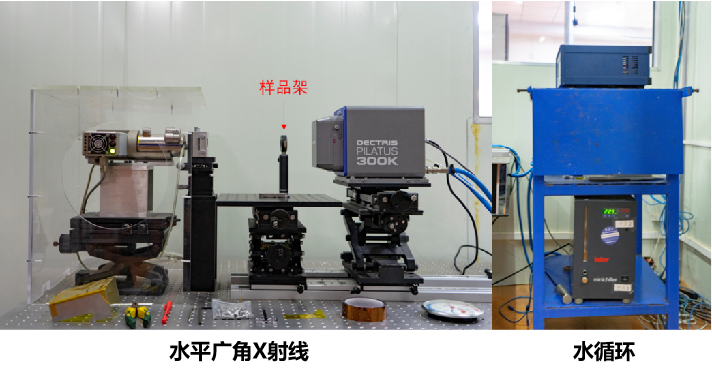

二、装置实物图
